1.簡介：

本工程是一個監控系統的改造工程，將之前公安局辦公樓及周界的模擬攝像機更換為百萬高清數字?jǐn)z像機，監控室的DVR更換為使用百萬系統卡的工控嵌入式主機，監控圖像上電視墻，并于報警系統實現報警聯動功能。

2.功能介紹：

整套系統可實現24小時不間斷監控錄像，前段采用室內半球與紅外防水槍機（室外），并全部通過POE交換機供電，以降低布線難度及減少布線成本。后端采用8臺LINUX系統16路PDVR進行分布式錄像，一臺windows系統工程電腦作為視頻監控管理平臺對所有設備進行集中管理。紅外對射報警通過報警主機接入到管理平臺電腦的串口端，由管理平臺軟件控制畫面放大與地圖顯示。顯示部分采用8個寬屏42寸液晶監視器，既做錄像機顯示器，又做電視墻，一舉兩得，其它顯示器通過高清解碼盒連接，顯示單路高清畫面。遠程監控考慮到監控點較多，因此采用流媒體服務器與雙碼流技術，確保網絡傳輸?shù)牧鲿撑c穩定。

3.項目選用主要設備：

前段設備：BL-5720I-PWL（攝像機）、BL-5720D-PL(攝像機)

監控中心：BL-116P-S(PDVR硬盤錄像機)、BL-V200(百萬高清Linux系統卡)、BL-D01（解碼盒）

傳輸設備：BL-S104(POE交換機)、BL-F101（光纖收發器）

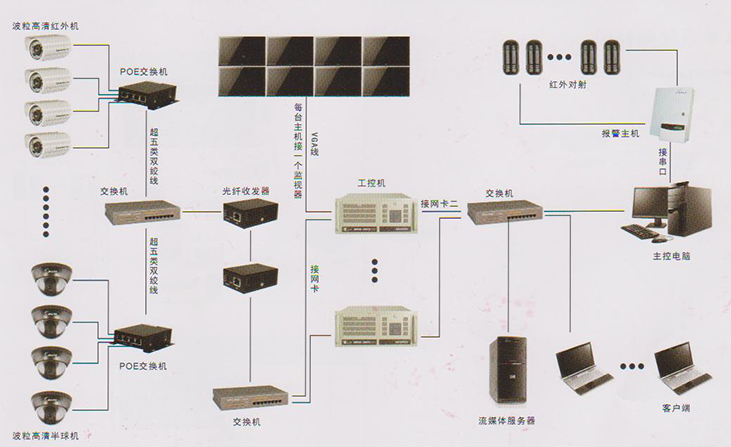

4.系統拓撲圖：
